Зенитный ракетно-артиллерийский комплекс 3М89 «Палаш»

Вскоре после принятия на вооружение зенитного ракетно-артиллерийского комплекса (ЗРАК) «Кортик», разработанного в тульском КБП и предназначенного для самообороны кораблей, работы по теме комбинированных зенитных установок были продолжены. В КБ Приборостроения пошли по пути модернизации уже созданного комплекса («Кортик-М» и «Кортик-МО»), а в московском КБ Точного машиностроения им. А.Э. Нудельмана (ЦНИИ «Точмаш») стали работать над собственным проектом ЗРАК, названным «Палаш». Работы велись в тесном взаимодействии с конструкторским бюро «Аметист». Комплекс разрабатывался в качестве более легкой модульной замены ЗРАК «Кортик». В полной комплектации комплекс «Палаш» может включать до четырех стрельбовых модулей с оптическими локационными станциями управления «Шар», радиолокационную станцию кругового обзора и целеуказания, а также систему гиростабилизации 3А99 «Дельта».

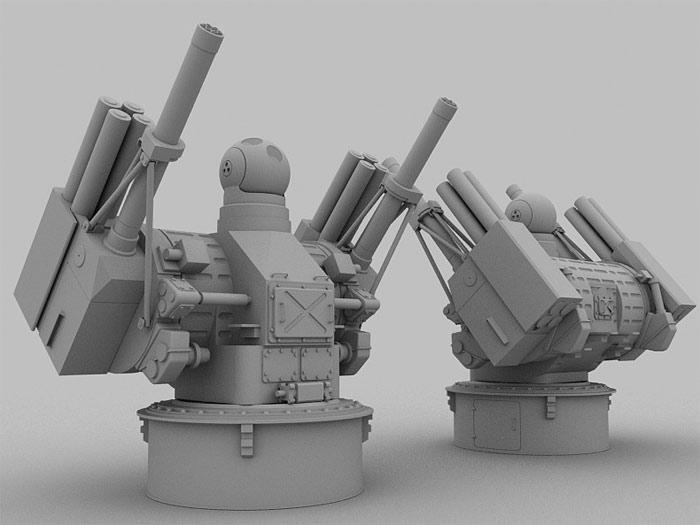

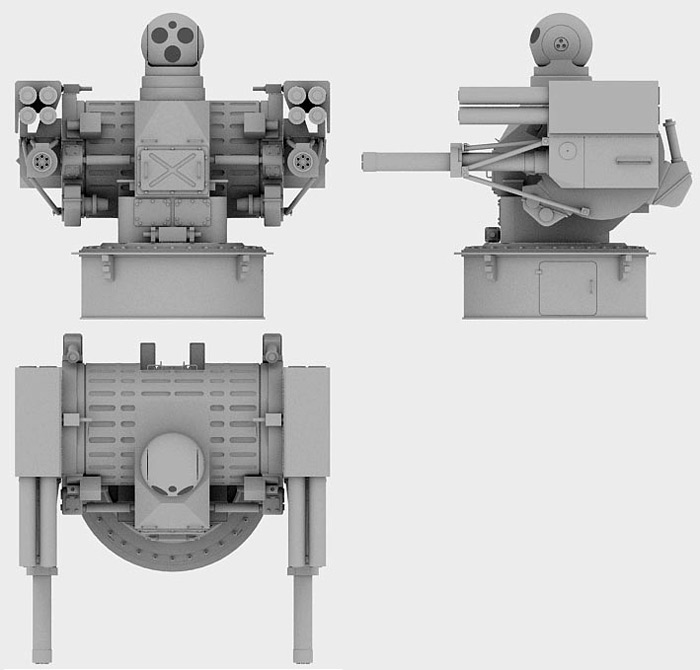

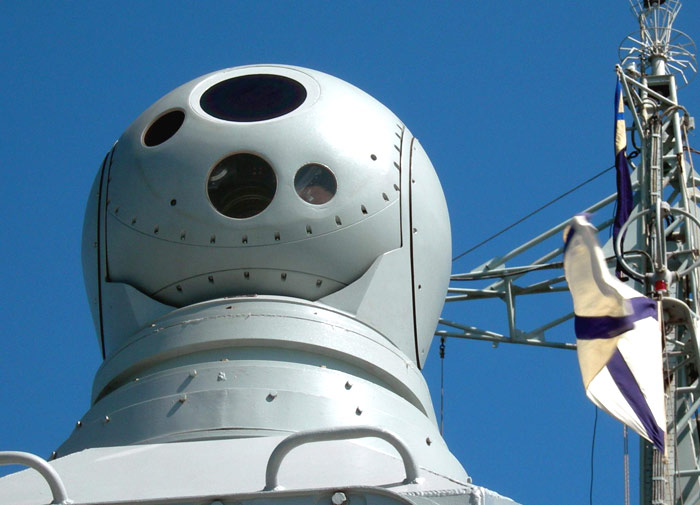

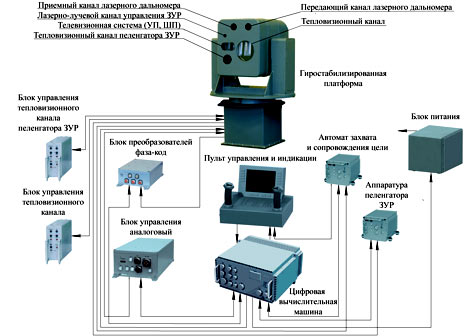

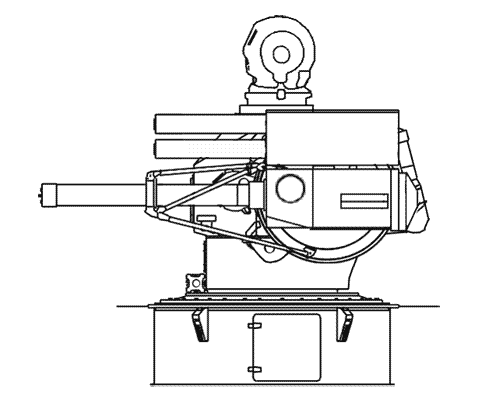

Комплекс представляет собой аналог ЗРАК «Кортик» с двумя шестиствольными автоматами АО-18 и должен нести 2 пакета по 4 ЗУР в ТПК. Однако «Палаш» имеет другую систему наведения, что определенным образом сказалось на внешнем виде. В верхней части боевого модуля 3Р89 размещена оптико-локационная станция управления «Шар», закрытая сферическим кожухом. Из-за этой детали весь боевой модуль имеет некоторое сходство с роботами военного назначения из некоторых художественных фильмов, что сразу же отметили многие любители военной техники. Станция «Шар» имеет в своем составе телевизионно-оптическую станцию с теле- и тепловизионным каналом (датчик 752 х 582 элементов), лазерный дальномер (1,064 мкм длина волны, 0,1 Дж энергия импульса, частота 10 Гц) и лазерную систему наведения зенитных ракет. Также, еще в самом начале работ по «Палашу», планировалось дополнить комплекс радиолокационной станцией, размещаемой в отдельном корпусе. В некоторых источниках утверждается, что автоматика «Палаша» может получать данные с собственных РЛС корабля-носителя. Без использования данных радиолокатора ОЛСУ «Шар» способна обнаруживать и выводить ракету на цель, находящуюся в пределах ±178° по азимуту и от -20°до +82 по углу места. При этом удержание цели на сопровождении обеспечивается при ее угловой скорости до 50 град/с. Максимальная дальность, определяемая лазерным дальномером – 20 км. РЛС с ФАР кругового обзора и целеуказания в отдельном модуле 3Ц99 массой до 3.5 т планируется к размещению отдельно от стрельбовых модулей. Действия комплекса полностью автоматизированы по принципам построения «искусственного интеллекта».

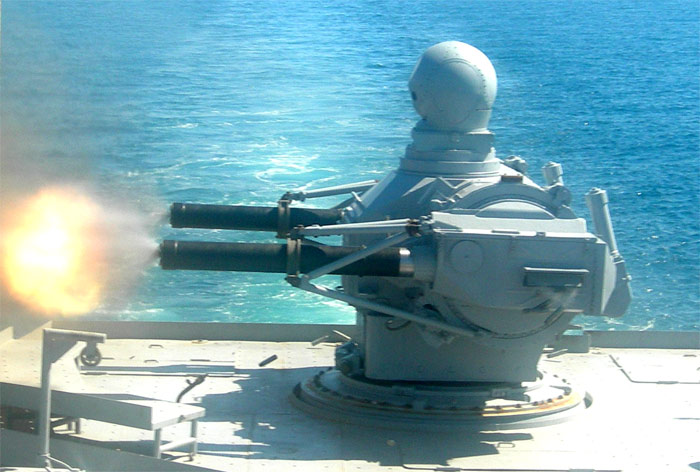

В состав установки 3С89 боевого модуля 3Р89 входят система управления боевым модулем 3В89, 2 шестиствольных 30 мм автомата АО-18КД с увеличенной начальной скоростью снаряда и 2 блока по 4 ТПК ракет «Сосна-Р» 9М337. В качестве ЗУР могут быть использованы и малогабаритные самонаводящиеся ракеты типа «Стрела-10», «Игла», «Стингер», «Мистраль». Также ракеты ЗРАК «Палаш» могут быть унифицированы с ракетами сухопутного ракетного комплекса «Панцирь». От предыдущих модификаций автоматические пушки отличаются более длинным стволом (80 калибров) и, как следствие, лучшей баллистикой снаряда. Прицельная дальность пушек – от 200 до 4000 метров, а скорострельность – до 5000 выстрелов в минуту на автомат (суммарно – до 10 тыс.). Артиллерия «Палаша» может эффективно поражать цели, летящие со скоростью до 300 м/с на высотах до 3 км. Время реакции артиллерийской установки составляет 3-5 секунд (5-7 секунд по данным КБ «Точмаш»). Боекомплект автоматов – до 1500 снарядов. Механизм подачи боеприпасов – беззвеньевой шнековый. АО-18КД могут использовать следующие типы снарядов:

• БПТС. Бронебойный подкалиберный трассирующий снаряд с твердосплавным сердечником (сплав ВНЖ);

• ОФЗС. Осколочно-фугасно-зажигательный снаряд;

• ОТС. Осколочно-трассирующий снаряд.

К моменту испытаний комплекса ракета «Сосна-Р» (индекс ГРАУ 9М337), разрабатываемая КБ Точмаш, еще не была доведена до соответствующей кондиции. Поэтому на имеющихся фотографиях «Палаша» с ТПК ракет последние являются либо макетами, либо результатом фотомонтажа. При длине и массе ТПК в 2390 мм и 36-39 кг (в разных источниках данные разнятся) соответственно ракета может поражать аэродинамические цели на дальностях от 1300 метров. Максимальная дальность поражения цели «Сосной-Р» составляет 8 км в случае с самолетами или 4 км при работе по противокорабельным ракетам. Наведение ракеты на цель осуществляется радиокомандным методом на стартовом этапе и лазером при помощи соответствующего узла станции «Шар» на маршевом этапе. Заявленная точность наведения составляет до 15 угловых секунд. Во время полета до цели «Сосна-Р» может маневрировать с поперечной перегрузкой до 52 и продольной до 40 единиц. Максимальные скорость и высота полета цели, при которых ракета может эффективно поражать ее, составляет 700 м/с и 2-3500 м соответственно. Боевая часть ракеты осколочно-фугасная с 12-канальным лазерным бесконтактным взрывателем. Общая ее масса – 5 килограмм. В бортовую систему управления ракетой входит малогабаритная БЦВМ. В двигателе ракеты используется топливо нового поколения.

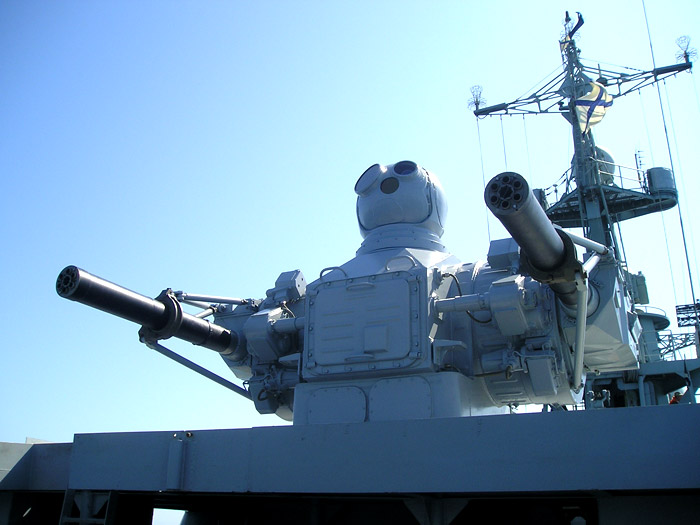

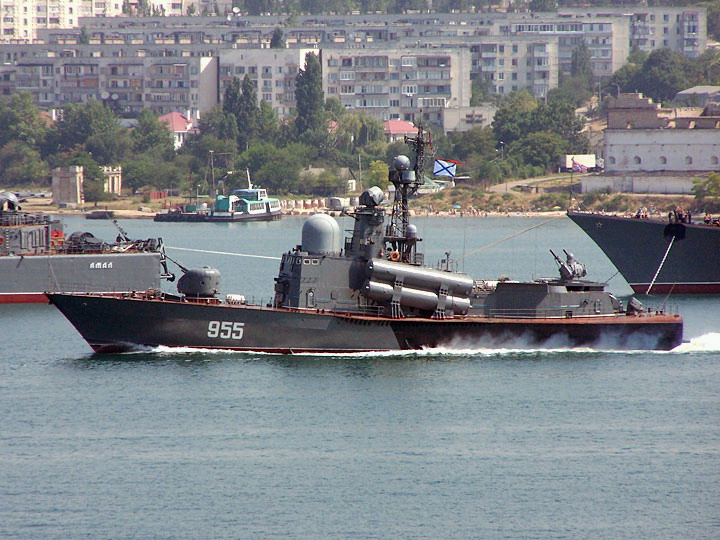

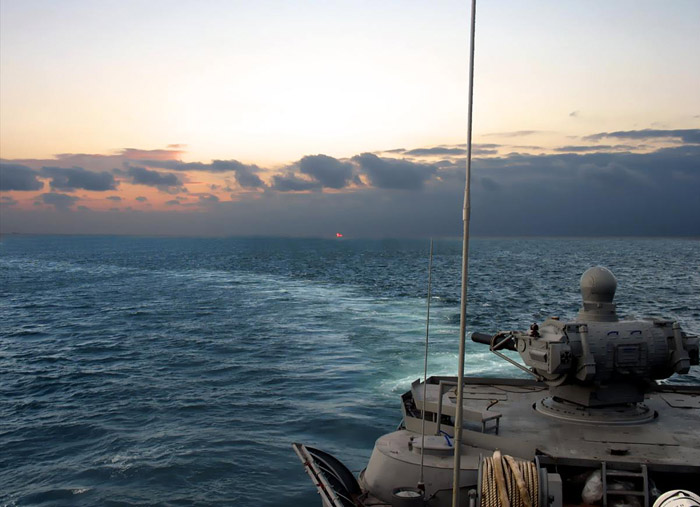

Полигонные испытания ЗРАК «Палаш» проводились до осени 2005 г. на Феодосийском полигоне, объект 30 (Феодосия, Крым). По их завершении боевой модуль А-289 ЗРАК перевезен на СРЗ №13 в Севастополь, где установлен для проведения испытаний на ракетном катере Р-60 (борт №955, заводской №С-207) осенью 2005 г. Испытания продолжались до 2007 г. В декабре 2007 г. ЗРАК «Палаш» принят на вооружение ВМФ России для опытной эксплуатации. Кроме того, планировалось установить «Палаш» на второй катер – Р-239 – однако по ряду причин, в основном финансового характера, Р-60 так и остался в одиночестве.
