Реактивная бомбометная установка РБУ-2500 «Смерч»

Фотографии и чертежи:

Статья:

В 60-80-х годах ХХ века наряду с созданием нового противолодочного и торпедного оружия происходило и дальнейшее развитие противолодочных реактивных бомбометов. Это диктовалось, с одной стороны, необходимостью иметь на надводных кораблях противолодочное оружие, способное в кратчайшее время наносить удар по подводной лодке, обнаруженной в пределах мертвой зоны противолодочных ракетных комплексов РПК-1, УРПК-3, УРПК-4, УРПК-5 и противолодочных торпед, или в районе с относительно малыми глубинами (50 м), а так же обеспечивающее совместный с противолодочными торпедами удар по подводной лодке. А с другой стороны, привлекала простота устройства и эксплуатации РБУ, сравнительно низкая стоимость и высокая надежность действия при боевом применении.

В 1957 году на вооружение была принята реактивная бомбометная система «Смерч» (РБУ-2500), предназначенная для залповой, групповой и одиночной стрельбы реактивными глубинными бомбами РГБ-25 по подводным лодкам.

Система «Смерч» (главный конструктор Н.П. Мазуров, Московский институт теплотехники МОП) включала установку РБУ-2500 с приводами дистанционного управления, реактивные глубинные бомбы РГБ-25 с ударно-дистанционным взрывателем УДВ-25, бомбу-ориентир «Свеча» с головной ударной рубкой и приборы управления стрельбой ПУСБ «Смерч» с приставкой «Звук».

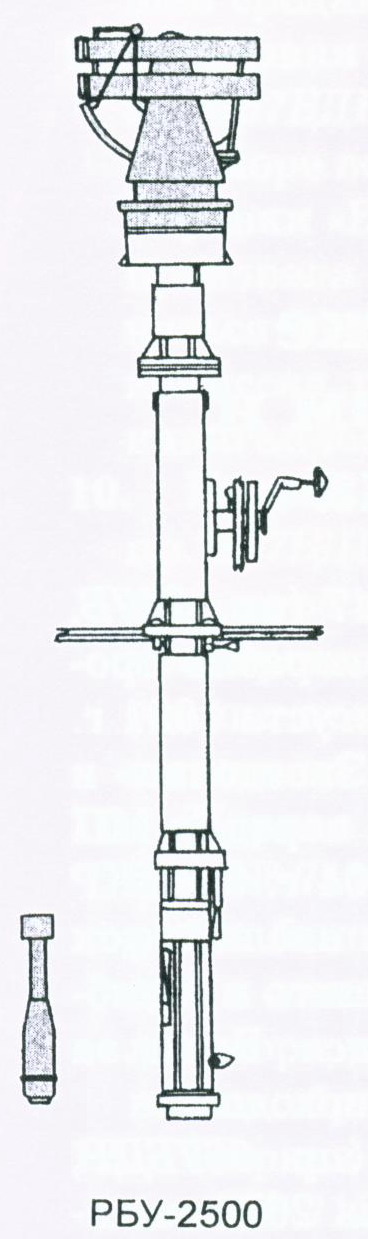

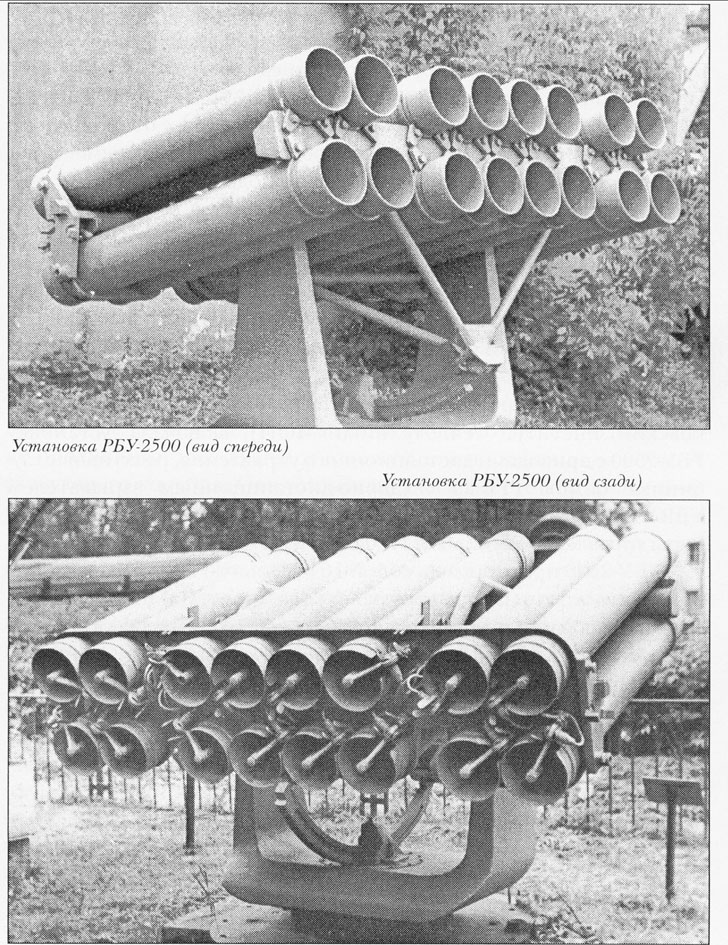

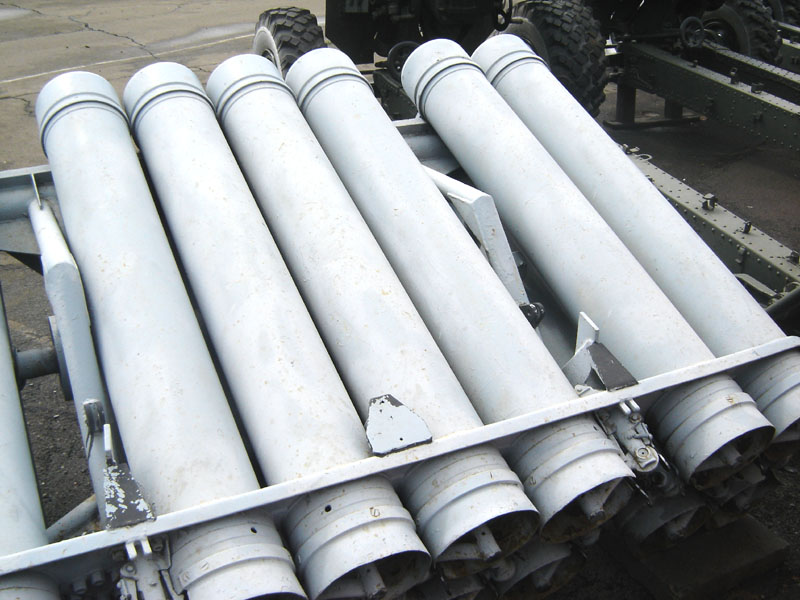

РБУ-2500 представляла собой 16-ствольную палубную установку штыревого типа, наводящуюся и косвенно стабилизированную в горизонтальной и вертикальной плоскостях. Наводка установки производилась автоматически с помощью приводов дистанционного управления по данным приборов управления стрельбой (ПУСБ), которые вырабатывают их с учетом текущего пеленга на цель и дистанцию до нее. Для РБУ-2500 ЦНИИ-73 были разработаны гидроприводы, обеспечивающие скорости наведения до 30 град/сек. Заряжание РБУ-2500 производилось вручную.

В комплектацию системы «Смерч» входила также реактивная бомба-ориентир «Свеча», предназначенная для обозначения места обнаружения подводной лодки. Она имела весогабаритные и баллистические характеристики, аналогичные РГБ-25.

В 1960 году на вооружение для комплектации РГБ-25 был принят неконтактный взрыватель ВБ-1М акустического активного принципа действия с радиусом реагирования до 6 м. ВБ-1М размещался в корпусе взрывателя УДВ-25 в комбинации с последним. Глубина срабатывания ВБ-1М до 400 м.

Системой «Смерч» вооружались эсминцы пр.30-бис, пр.56 и сторожевые корабли пр.50.

Характеристики:

Год принятия на вооружение 1957
Установка РБУ-2500
ПУС «Смерч-56»
Вид Реактивная
Тип Наводящаяся
Предельный угол верт. наведения -
Предельный угол гор. наведения -
Скорость наведения верт./гор. (ручной привод) 30/30 (-/-) град/с
Количество стволов 16
Калибр 213 мм
Масса установки 3460 кг
Интервал между пусками 3.2 с
Бомба: РГБ-25
- длина 1.34 м
- диаметр 213 мм
- масса 85 кг
- масса БЧ 26 кг
- тип БЧ ФБЧ
- скорость полета -
- скорость погружения 11 м/с
- дальность стрельбы 500-2800 м
- глубина поражения 300 м
- тип ГСН -
