Реактивная бомбометная установка РБУ-1000 «Смерч-3»

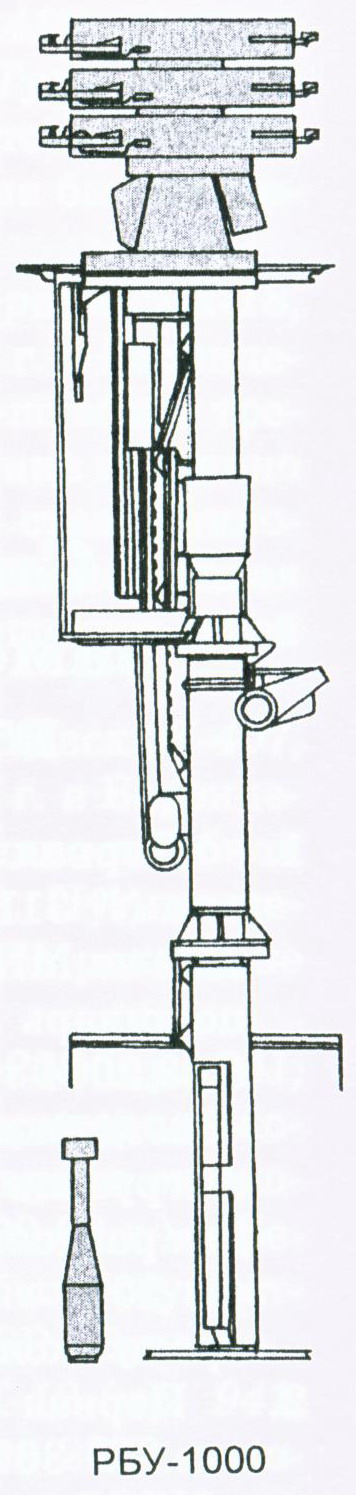

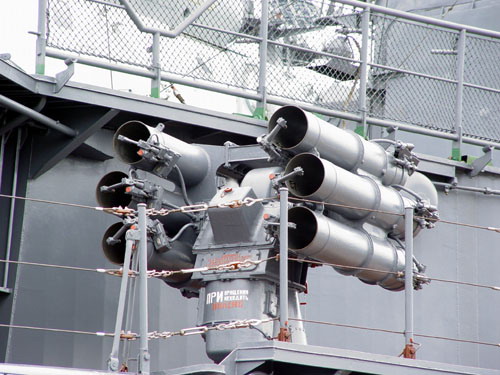

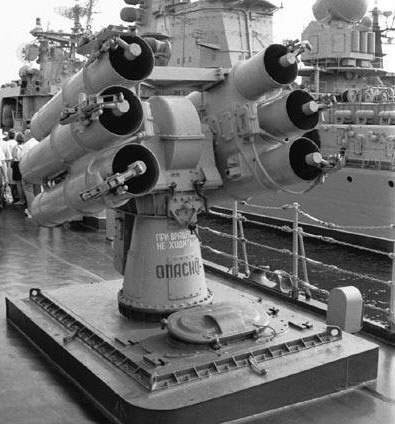

Фотографии и чертежи:

Статья:

Общим и существенным недостатком реактивных бомбометов, разработанных и принятых на вооружение ВМФ в первое послевоенное десятилетие, являлось их ручное заряжание, затруднявшее многоразовое использование бомбометов в свежую погоду и при волнении.

В 1961 году на вооружение принимается новая, более совершенная система для залповой и одиночной стрельбы реактивными глубинными бомбами РГБ-10 по подводным лодкам и торпедам. Система «Смерч-3» включает в себя дистанционно наводящуюся установку РБУ-1000, заряжающее устройство, глубинные бомбы РГБ-10 со взрывателем УДВ-60, систему ПУСБ «Буря» с приставкой «Зуммер». Время реакции с момента обнаружения подводной лодки до начала стрельбы составляет 1-2 минуты. Вместо ПУСБ «Буря» управление РБУ-1000 может вестись от комплекса приборов управления стрельбой противолодочным оружием «Пурга».

Реактивная установка РБУ-1000 создана на базе РБУ-6000 и конструктивно отличается от последней новыми пакетом стволов и заряжающим устройством. Эти отличия обусловлены большими массогабаритными характеристиками глубинной бомбы РГБ-10, чем у РГБ-60. РБУ-1000 представляет собой стационарную, наводящуюся в двух плоскостях пусковую установку с шестью радиально расположенными стволами. Под установкой в подпалубном помещении располагается погреб с глубинными бомбами. Заряжание и разряжание пакета стволов производится с помощью заряжающего устройства, в которое бомбы из погреба подаются специальным подъемником. Выход обслуживающего персонала на палубу для этой цели не требуется.

После заряжания последнего ствола РБУ автоматически переходит в режим наведения. После израсходования всех бомб она также автоматически переходит в положение «заряжание» - пакет стволов опускается на угол 90° и разворачивается для заряжания очередного ствола по курсовому углу.

Предельные углы наведения РБУ-1000 в вертикальной плоскости -15°/+60°, в горизонтальной плоскости по курсовому углу - от 0° до ±180°. Скорость приводов наведения в автоматическом режиме 30 град/сек., а в ручном 4 град/сек. Боевое применение установки возможно при волнении до 8 баллов.

РГБ-10 - неуправляемый реактивный снаряд с фугасной боевой частью и реактивным двигателем на твердом топливе. Взрыватель УДВ-60, предназначенный для использования в РГБ-10, обеспечивает подрыв боевых частей бомб при ударе о цель и на заранее установленной глубине в пределах от 15 и до предела.

Противолодочная система получала целеуказание от корабельных ГАС или от системы «Дозор-Тюльпан». От ГАС пеленг и дистанция до ПЛ передавались в систему ПУСБ, которая вырабатывала углы горизонтального и вертикального наведения РБУ. Электрические силовые приводы наводили установки по непрерывно вырабатываемым углам и удерживали их на этих углах при стрельбе. Значения глубины взрыва бомб вводились во взрыватели с помощью приборов управления стрельбой, дистанционно, по команде с ГКП. Стрельба могла быть залповая или одиночная, из одной или двух установок.

Реактивная глубинная бомба совершает полет по баллистической траектории и приводняется на заданной дистанции. В момент приводнения бомбы взрыватель УДВ-60 взводится и обеспечивает взрыв боевой части бомбы при ударе ее о цель или на установленной глубине. Скорость погружения в воде РГБ-10 составляет 11,8 м/с. Взрыв одной бомбы вызывал срабатывание взрывателей бомб залпа в радиусе до 100 метров.

РБУ-1000 вооружались надводные корабли пр.61, 1134, 1134А, 1134Б и 956.

В целом, реактивные бомбометные установки РБУ-1000 «Смерч-3» и РБУ-6000 «Смерч-2», предназначенные для залповой и одиночной стрельбы реактивными глубинными бомбами РГБ-60 и РГБ-10 по подводным лодкам и торпедам, являются одной из старейших систем ПЛО находящейся на вооружении отечественных кораблей всех классов - от малых противолодочных кораблей до эскадренных миноносцев и ракетных крейсеров.

Характеристики:

Год принятия на вооружение 1961
Установка РБУ-1000
ПУС «Буря»
Вид Реактивная
Тип Наводящаяся
Предельный угол верт. наведения От -15º до +60º
Предельный угол гор. наведения От 0° до ±180°
Скорость наведения верт./гор. (ручной привод) 30/30 (4/4) град/с
Количество стволов 6
Калибр 305 мм
Масса установки 1800 кг
Длина 2.165 м
Ширина 2 м
Высота 2.03 м
Интервал между пусками 0.5 с
Бомба: РГБ-10
- длина 1.7 м
- диаметр 305 мм
- масса 196 кг
- масса БЧ 80 кг
- тип БЧ ФБЧ
- скорость полета -
- скорость погружения 11.8 м/с
- дальность стрельбы 100-1000 м
- глубина поражения 500 м
- тип ГСН -
