Большой противолодочный корабль типа «Удалой» пр. 1155.1

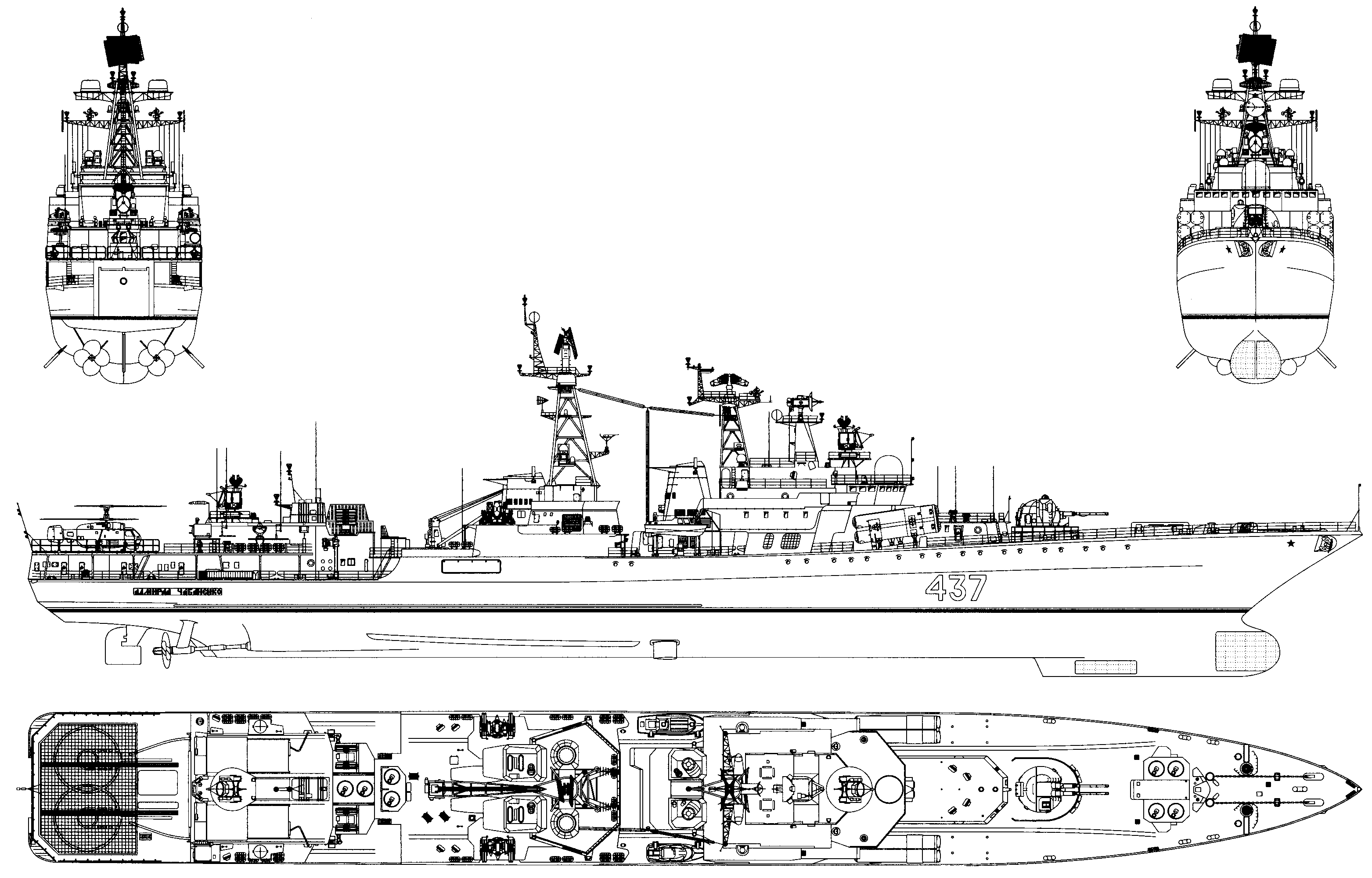

Фотографии и чертежи:

Статья:

История создания новейшего русского БПК проекта 1155.1 началась в 70-е годы. Тогда в странах, владеющих «ключами от моря», пришли к пониманию, что строить крупнотоннажные специализированные корабли - слишком дорогое удовольствие. Морские державы начали разрабатывать многоцелевые. Идея единого надводного корабля занимала и умы советских конструкторов. Однако ряд производственно-технических проблем не позволил тогда воплотить задуманное в металле. В СССР на стапелях закладывались разнотипные разработки Северного ПКБ: эсминец проекта 956 и БПК проекта 1155, которые должны были действовать совместно. Создание системы из двух кораблей хотя и было частично реализовано, но не вызывало восторга у специалистов, а в конечном счете и у руководства ВМФ. Поэтому постоянно велись поиски возможности создать в ограниченном водоизмещении многоцелевой корабль, объединяющий возможности кораблей проекта 956 и проекта 1155. Однако из этого вначале ничего не получилось, ибо простое сложение номенклатуры оружия и вооружения без определенного компромисса вело к резкому возрастанию водоизмещения. Проводимые исследования показали, что создание многоцелевого корабля возможно только на путях унификации корабельных комплексов вооружения.

В 1979 году заместителю главного конструктора эсминца пр. 956 В.П. Мишину предложили возглавить работы по проекту 1155. Головной в этой серии БПК «Удалой» был готов процентов на 60. После сдачи его флоту под руководством нового главного конструктора стали прорабатываться вопросы дальнейшей модернизации серии. Первые наброски появились в 1982 году. В чертежах вырисовывался совершенно новый корабль, хотя внешне он мало чем отличался от «Удалого».

При рассмотрении опыта эксплуатации БПК проекта 1155 был поставлен вопрос о его недостатках. В качестве таковых участниками совещания отмечались: отсутствие противокорабельного комплекса, слабость зенитного и артиллерийского вооружения. Учитывая эти замечания, Главкомом ВМФ было дано указание разработать многофункциональную модификацию проекта 1155, в максимальной степени учитывающую высказанные на совещании пожелания.

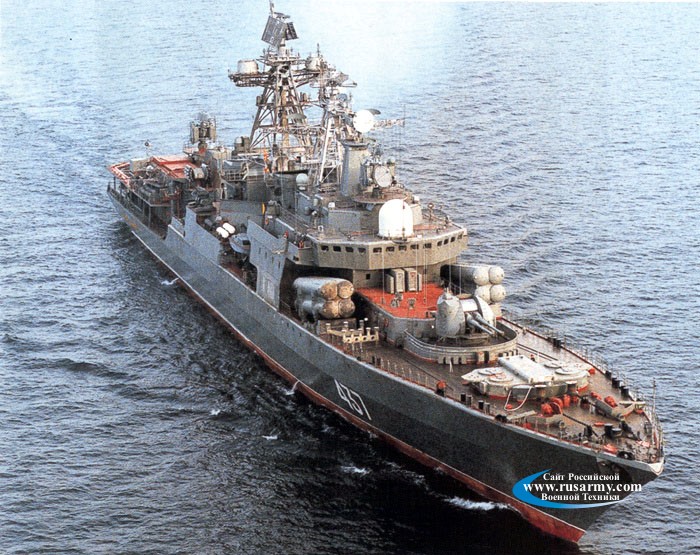

Большой противолодочный корабль пр.1155.1 (шифр «Фрегат») разработан Северным ПКБ под руководством В.П. Мишина. При создании этого корабля конструкторы попытались устранить недостатки, присущие БПК пр.1155. В результате на БПК пр.1155.1 вместо двух 100-мм АУ установили одну спаренную 130-мм АУ, вместо ПЛРК «Метель» - ПКРК «Москит», вместо 533-мм ТА – ПЛРК «Водопад», а вместо РБУ-6000 – комплекс противоторпедной защиты «Удав-1». Усиления зенитного вооружения удалось достичь за счет замены 30-мм АУ АК-630М на ЗРАК «Кортик». Кроме того, вместо ГАК «Полином» установили более совершенный ГАК «Звезда-2». По архитектуре корпуса и надстроек, а также конструкции главной энергетической установки корабль полностью повторял прототип.

Две счетверенные ПУ КТ-190 ПКРК «Москит-М» установлены в районе носовой надстройки корабля под крыльями ходового мостика (на БПК пр.1155 здесь располагались ПУ ПЛРК «Раструб-Б»). Решение противолодочных задач на БПК пр.1155.1 возложено на ПЛРК «Водопад-НК» с восемью УРТПУ, из которых можно вести стрельбу как ПЛУР, так и обычными торпедами. Оборону корабля от средств нападения с воздуха обеспечивают два ЗРК «Кинжал» и два боевых модуля ЗРАК «Кортик». На БПК пр.1155.1 внедрена единая система управления контуром ПВО.

ГАК «Звезда-2М» имеет активные и пассивные режимы работы. Этот комплекс принадлежит к последнему поколению отечественных ГАК и способен обнаруживать ПЛ, идущие на корабль торпеды, выдавать целеуказание оружию и обеспечивать ЗПС. Приемоизлучающие антенны комплекса расположены в протяженном бульбовом обтекателе торпедообразной формы, который выдается далеко вперед за носовой перпендикуляр. Длина обтекателя, заглубленного ниже основной плоскости примерно на 2м, - около 30 м, а диаметр – более 5 м. Кроме ГАС с антеннами в бульбовом обтекателе, в состав ГАК входит буксируемая ГАС. В походном положении она находится в специальном помещении на корме корабля. Спуск и подъем буксируемого тела осуществляется через кормовой лацпорт с помощью спускоподъемного устройства.

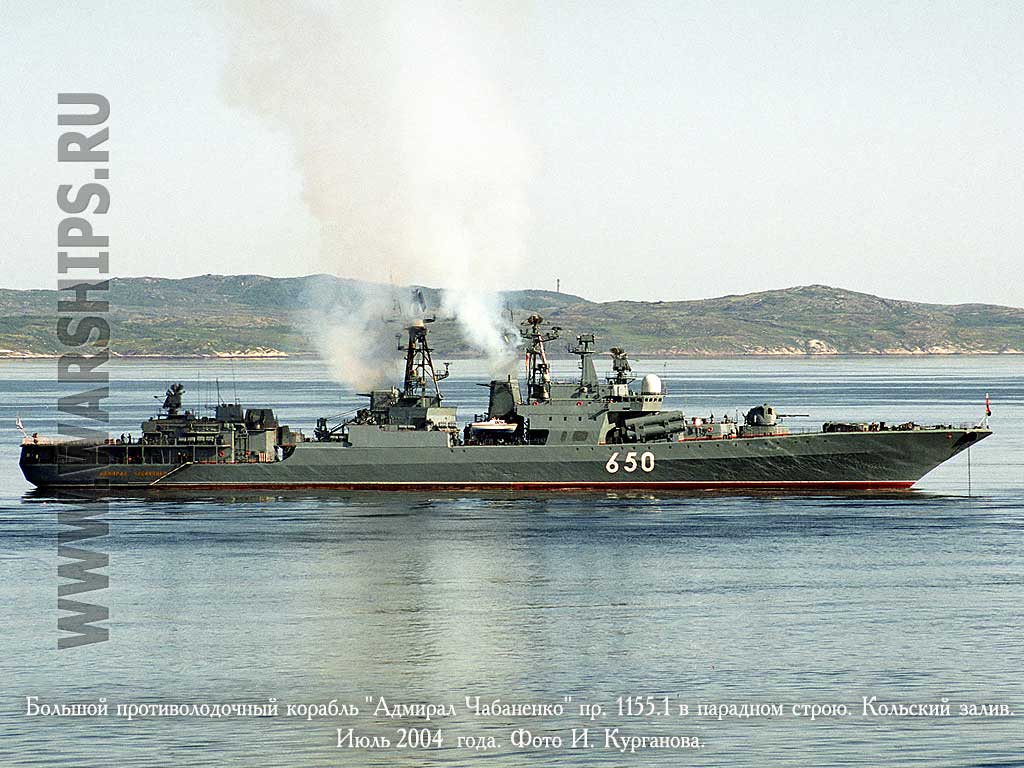

Планировалось серийное строительство этих кораблей в Калининграде на заводе «Янтарь». Однако до 1991 года удалось заложить только два корабля. В 1994 году был спущен на воду первый головной корабль «Адмирал Чабаненко», который вступил в строй лишь в 1999 году. Второй корабль прекращен строительством в 1993 году, а вся серия этих кораблей аннулирована. Заложили «Чабаненко» 28 февраля 1989 года. Спустили на воду 14 декабря 1992 года. Экипаж справил новоселье в каютах и кубриках в 1993 году. Первым командиром БПК был капитан 1-го ранга Игорь Быков. Он же вывел корабль на ходовые испытания в 1995 году. Но сдача заказа флоту растянулась на долгие годы - пять директоров завода сменилось за это время.

28 января 1999 года в Балтийске на большом противолодочном корабле «Адмирал Чабаненко» после успешного прохождения государственных испытаний был торжественно поднят Андреевский флаг. В этот день в состав Военно-Морского Флота России официально вошел боевой корабль первого ранга, по многим параметрам существенно отличающийся от построенных ранее.

Новый корабль, чья дорога к морю оказалась такой долгой и трудной, перешел на Северный флот. Именно там он будет нести нелегкую ратную службу. Вобрав все военно-технические достижения завершающегося столетия в области боевого кораблестроения, «Адмирал Чабаненко» по праву может называться кораблем ХХI века.

Характеристики:

Основные характеристики:

Водоизмещение 7700 (8900) т
Размеры:
- длина 163.5 м
- ширина 19 м
- осадка средняя (обтекателя ГАС) 5.2 (7.9) м
Силовая установка 2 х (ГТД М-8КФ (45 000 л.с.) + ДД М-62 (18 000 л.с.)), 2 ВФШ
Экипаж 296 чел.

Ходовые характеристики:

Тип хода Скорость Дальность/Расход топлива
Максимальный 30 узл
Крейсерский 18 узл
Экономичный 14 узл 2900 миль
Малый 3 узл

Характеристики ресурсов:

Запас топлива
Автономность 30 суток
Запас авиационного вооружения
Запас авиационного топлива

Вооружение:

Вид Наименование Боекомплект
Авиационное 1 Ка-27ПЛО и 1 Ка-25ДЦ (2 Ка-27ПЛО)
ПКРК 2х4 «Москит» 8 ПКР 3М80
Противолодочное 2х4 ПЛРК «Водопад» 24 ПЛУР («Водопад-НК», 83РН, 84РН) или торпеды СЭТ-65
2х10 РБУ-12000 120 РГБ-60
ПВО 2 ЗРК «Кинжал» (2х4 ВПУ) 64 ЗУР 9М330
2 БМ (4х4 ПУ + 2х6 АО-18) «Кортик» 128 ЗУР 9М311 + 24000 выстр.
Артиллерийское 1х2 АК-130 1000 выстр.
АСУ «Лесоруб-1155»
РЭО МР-750 «Фрегат-МА»
МР-350 «Подкат»
Навигационная МР-212 «Вайгач»
ГАС «Звезда-2»
РЭБ МП-407 «Старт-2»
12х10 ПК-10
2х2 ПУ ПК-2
