Реактивная бомбометная установка РБУ-6000 «Смерч-2»

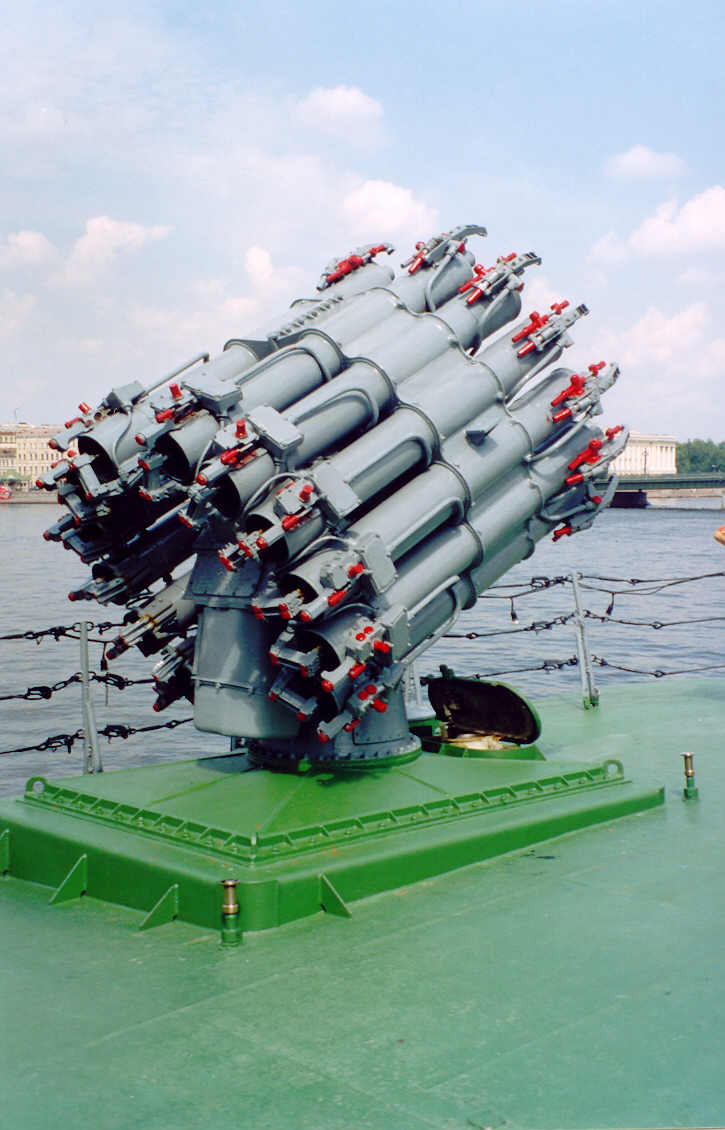

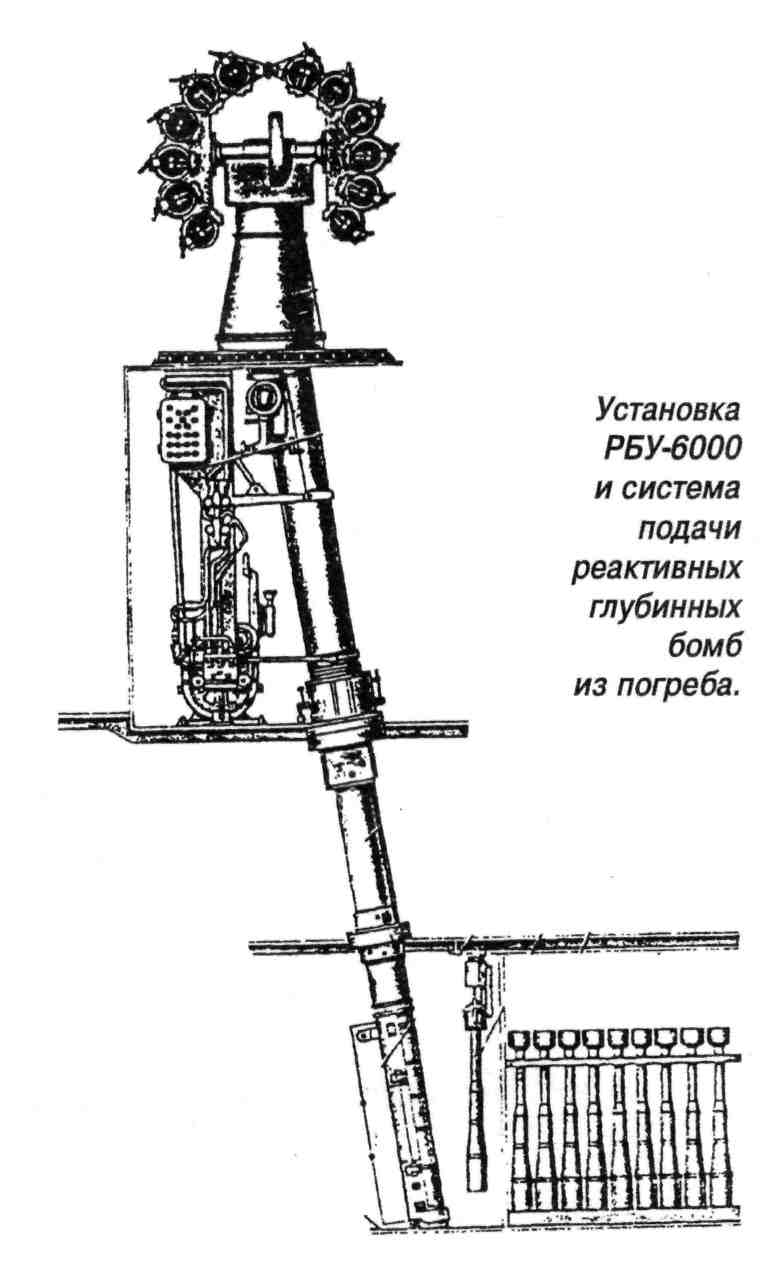

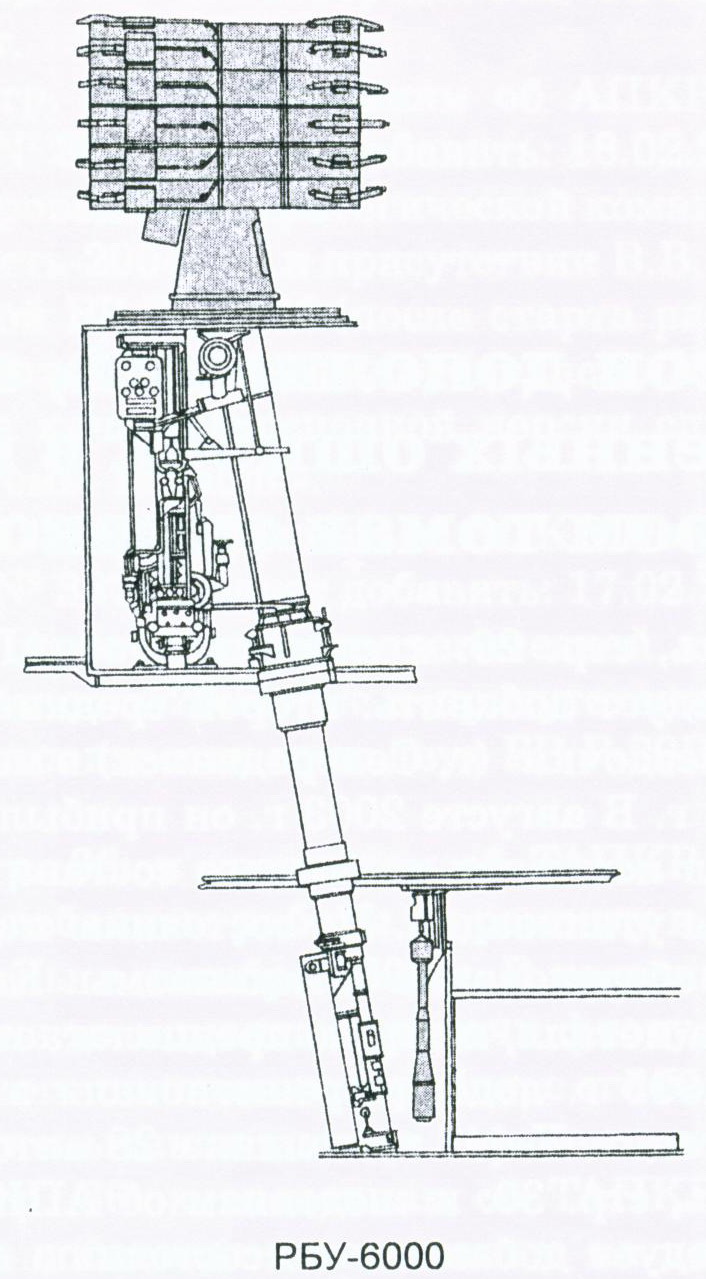

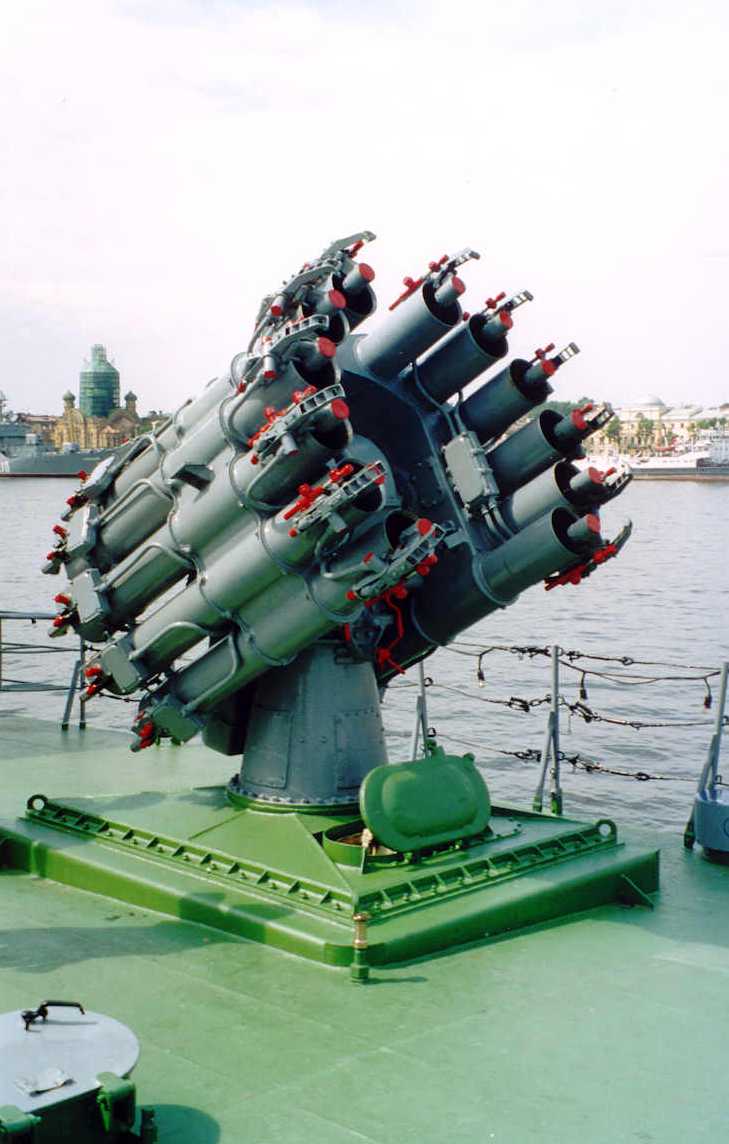

Фотографии и чертежи:

Статья:

Общим и существенным недостатком реактивных бомбометов, разработанных и принятых на вооружение ВМФ в первое послевоенное десятилетие, являлось их ручное заряжание, затруднявшее многоразовое использование бомбометов в свежую погоду и при волнении.

В 1961 году на вооружение принимается новая, более совершенная система для залповой и одиночной стрельбы реактивными глубинными бомбами РГБ-60 по подводным лодкам и торпедам. Система «Смерч-2» включает в себя дистанционно наводящуюся установку РБУ-6000, заряжающее устройство, глубинные бомбы РГБ-60 со взрывателем УДВ-60, систему ПУСБ «Буря» с приставкой «Зуммер». ПУСБ «Буря» управляет огнем до четырех РБУ-6000. Время реакции с момента обнаружения подводной лодки до начала стрельбы составляет 1-2 минуты. Система стоит на вооружении кораблей ВМФ с 1961 года. Вместо ПУСБ «Буря» управление РБУ-6000 может вестись от комплекса приборов управления стрельбой противолодочным оружием «Пурга».

РБУ-6000, как и РБУ-1000, разработана Московским институтом теплотехники МОП, главный конструктор В. А. Масталыгин. Установки РБУ-6000 и РБУ-1000 серийно изготавливались в г. Свердловске на заводе УЗТМ.

РБУ-6000 представляет собой стационарную, наводящуюся в двух плоскостях пусковую установку с двенадцатью радиально расположенными стволами. ПУ оснащена системой стабилизации. Под установкой в подпалубном помещении располагается погреб с глубинными бомбами. Заряжание и разряжание пакета стволов производится с помощью заряжающего устройства, в которое бомбы из погреба подаются специальным подъемником. Выход обслуживающего персонала на палубу для этой цели не требуется. Специально для проекта 1123 ЦКБ-17 разработало систему КУ-37, представлявшую собой комплекс автоматических устройств подачи, загрузки и разгрузки бомб РГБ-60. Ее внедрение позволило существенно сократить (до 15 секунд) цикл подачи и заряжания каждой бомбы, уменьшить численность обслуживающего персонала на 8 человек и объем помещений — на 100 м3.

После заряжания последнего ствола РБУ автоматически переходит в режим наведения. После израсходования всех бомб она также автоматически переходит в положение «заряжание» - пакет стволов опускается на угол 90° и разворачивается для заряжания очередного ствола по курсовому углу.

Предельные углы наведения РБУ-6000 в вертикальной плоскости -15°/+60°, в горизонтальной плоскости по курсовому углу - от 0° до ±180°. Скорость приводов наведения в автоматическом режиме 30 град/сек., а в ручном 4 град/сек. Боевое применение установки возможно при волнении до 8 баллов.

РГБ-60 – неуправляемый реактивный снаряд с фугасной боевой частью и реактивным двигателем на твердом топливе. Взрыватель УДВ-60, предназначенный для использования в РГБ-60, обеспечивает подрыв боевых частей бомб при ударе о цель и на заранее установленной глубине в пределах от 15 и до предела. В 1966 году на вооружение ВМФ для комплектации РГБ-60 был принят неконтактный взрыватель ВБ-2 акустического активного принципа действия с радиусом реагирования до 6 м. Он размещался в корпусе УДВ-60 и использовался в комбинации с ним. В 1987 г. была принята на вооружение РГБ «Запад» в габаритах РГБ-60 с миниатюрной системой активного гидроакустического самонаведения с дальностями обнаружения ПЛ до 130 м и стрельбы от 600 м до 4300 м и глубиной поражения цели до 1000 м.

Противолодочная система получала целеуказание от корабельных ГАС или от системы «Дозор-Тюльпан». От ГАС пеленг и дистанция до ПЛ передавались в систему ПУСБ, которая вырабатывала углы горизонтального и вертикального наведения РБУ. Электрические силовые приводы наводили установки по непрерывно вырабатываемым углам и удерживали их на этих углах при стрельбе. Значения глубины взрыва бомб вводились во взрыватели с помощью приборов управления стрельбой, дистанционно, по команде с ГКП. Стрельба могла быть залповая или одиночная, из одной или двух установок.

Реактивная глубинная бомба совершает полет по баллистической траектории и приводняется на заданной дистанции. В момент приводнения бомбы взрыватель УДВ-60 взводится и обеспечивает взрыв боевой части бомбы при ударе ее о цель или на установленной глубине. Скорость погружения в воде РГБ-60 составляет 11,6 м/с. Взрыв одной бомбы вызывал срабатывание взрывателей бомб залпа в радиусе до 50 метров.

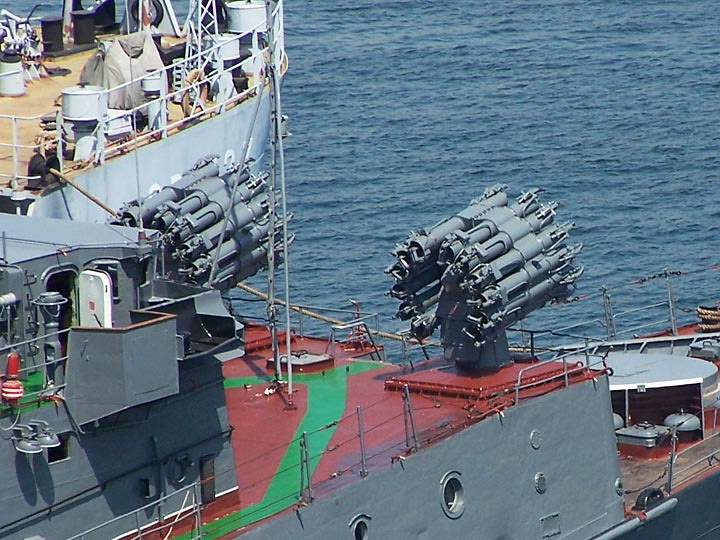

РБУ-6000 вооружались надводные корабли пр.61, 1134, 1134А, Б, 1135, 1123, 1124, 58, 56У, 35, 57, 56A, 204, 159A и другие.

Характеристики:

Год принятия на вооружение 1961
Установка РБУ-6000
ПУС «Буря»
Вид Реактивная
Тип Наводящаяся
Предельный угол верт. наведения От -15º до +60º
Предельный угол гор. наведения От 0° до ±180°
Скорость наведения верт./гор. (ручной привод) 30/30 (4/4) град/с
Количество стволов 12
Калибр 213 мм
Масса установки 3100 кг
Длина 2 м
Ширина 2.25 м
Высота 1.7 м
Интервал между пусками 0.5 с
Бомба: РГБ-60 «Запад»
- длина 1.87 м
- диаметр 213 мм
- масса 119.5 кг 212 кг
- масса БЧ 23.5 кг 19 кг
- тип БЧ ФБЧ
- скорость полета 400 м/с -
- скорость погружения 11.6 м/с -
- дальность стрельбы 300-5700 м 600-4300 км
- глубина поражения 500 м 1000 м
- тип ГСН - ААГСН
